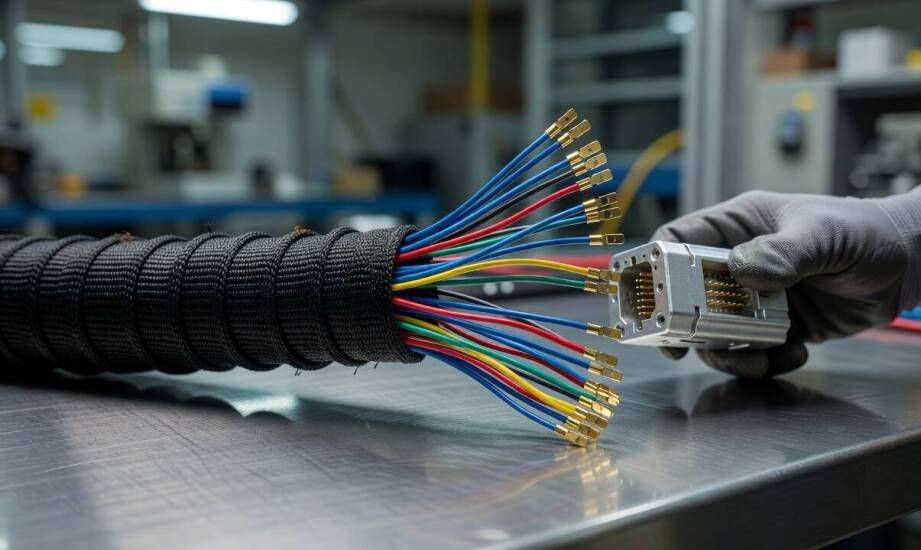

Architektura zasilania i sterowania — z jakich fizycznych elementów składa się przemysłowa wiązka elektryczna

Zaawansowane maszyny przemysłowe i urządzenia sterujące opierają swoje działanie na setkach połączeń elektrycznych, które bez odpowiedniej organizacji tworzą trudną do opanowania plątaninę. Grupowanie zasilania oraz sygnałów sterujących w jeden zwarty tor transmisyjny eliminuje ryzyko uszkodzeń mechanicznych i zapewnia przewidywalność całej instalacji. Pojedyncze przewody wymagają osobnego prowadzenia każdej linii, co w gęsto upakowanej obudowie zajmuje cenną przestrzeń i drastycznie wydłuża czas ewentualnych prac serwisowych. Prawidłowo zaprojektowane wiązki elektryczne rozwiązują ten problem, ponieważ optymalizują ułożenie obwodów, zmniejszają ostateczną objętość okablowania i standaryzują procesy podłączania poszczególnych modułów. Różnica między luźnymi kablami a dedykowanym systemem sprowadza się do fizycznej integracji wszystkich elementów w spójną strukturę gotową do bezpośredniego montażu wewnątrz urządzenia docelowego.

Komponenty strukturalne i osłony termiczne układu

Rdzenie przewodzące stanowią podstawowy nośnik energii oraz sygnałów przesyłanych między podzespołami. Konstruktorzy najczęściej wykorzystują wielodrutowe żyły miedziane, których przekroje dobiera się ściśle do zakładanego obciążenia prądowego i wymagań standardu AWG. Izolacje z polwinitu lub usieciowanego polietylenu oddzielają poszczególne obwody, co zapobiega zwarciom i chroni przed przypadkowym przebiciem napięcia. Piny zaciskane oraz styki lutowane, często pokrywane mosiądzem lub srebrem, zamykają rdzenie na końcach i umożliwiają pewne wpięcie linii do gniazda.

Środowisko hal produkcyjnych charakteryzuje się podwyższonym zapyleniem, zmiennymi temperaturami i ryzykiem tarcia elementów ruchomych o kable. Oploty z włókien syntetycznych, metalowe siatki ekranujące oraz elastyczne rury karbowane tworzą wytrzymałą warstwę zewnętrzną całego systemu. Odpowiednio dobrane osłony zabezpieczają strukturę przed degradacją termiczną i przetarciami, znacząco wydłużając żywotność toru transmisyjnego w maszynie. Specjalistyczne taśmy izolacyjne dodatkowo usztywniają wybrany odcinek lub chronią go przed wnikaniem wilgoci i agresywnych substancji chemicznych.

Obudowy złączy i fizyczna stabilizacja przewodów

Fizyczna integracja przygotowanych rdzeni wymaga zastosowania precyzyjnie odlanych obudów oraz złączy wtykowych. Elementy te grupują poszczególne terminale w jeden sztywny konektor o dokładnie ustalonym układzie wyprowadzeń. Zespolenie terminali w jednej obudowie redukuje czas montażu do wpięcia gotowej wtyczki, całkowicie eliminując ryzyko pomyłki przy łączeniu skomplikowanych układów sterujących. Standardy przemysłowe wymuszają budowanie złączy wyposażonych w mechanizmy zatrzaskowe, które blokują możliwość przypadkowego wypięcia podzespołu.

Ciągłe drgania generowane przez silniki i siłowniki stanowią poważne zagrożenie dla ciągłości styków. Dedykowane uchwyty mocujące przejmują obciążenia mechaniczne, odciążając same przewody. Dławiki wprowadzające kable do szaf sterowniczych gwarantują zachowanie szczelności na poziomie rygorystycznych wymagań IP, blokując dostęp zanieczyszczeń do delikatnej elektroniki. Spółka jawna Kablonex wykorzystuje zautomatyzowane procesy obróbki do seryjnej produkcji i konfekcjonowania takich układów. Zakład zlokalizowany we Wronkach wykonuje zlecenia na okablowanie dostosowane do specyficznych ograniczeń przestrzennych narzuconych przez urządzenia z branży medycznej, AGD czy sektora elektromobilności.

Rygorystyczny dobór materiałów przewodzących, złączy oraz dławików mocujących decyduje o bezawaryjności zaawansowanych maszyn. Odporność całego systemu na drgania i wahania temperatur bezpośrednio przekłada się na stabilność procesów u odbiorcy końcowego. Prawidłowo wykonana architektura zasilania zapewnia nieprzerwane działanie urządzeń przemysłowych, obniżając koszty serwisowania i minimalizując przestoje technologiczne. Złożony układ traci charakter luźnego zbioru przewodów, stając się autonomicznym podzespołem o kluczowym znaczeniu konstrukcyjnym.
